Kupplungen gleichen Versatz in drei Richtungen aus

Gleich sechs Neuheiten stellt KBK Antriebstechnik auf der SPS 2026 in Nürnberg vor. Besonders im Fokus: Die Magnetkupplung HSM-TKK mit beidseitiger Klemmnabe sowie die längenverstellbare Gelenkkupplung GK2LV. Sie gleicht als einzige Kupplung ihrer Art radialen, angularen und axialen Versatz gleichzeitig aus.

GK2LV gleicht Versatz in drei Richtungen aus

„Unser Ziel war es, eine sehr spielarme, torsionssteife Kupplung zu entwickeln, die in alle Richtungen großen Versatz kompensieren kann“, so KBK-Geschäftsführer Sven Karpstein. Während die übrigen Gelenkkupplungen aus dem KBK-Produktprogramm ausschließlich Radial- und Winkelversatz ausgleichen, kann die GK2LV durch ihre Längenverstellung zusätzlich auch axialen Versatz kompensieren. Ein weiterer Vorteil der Längenverstellung ist, dass sich die Kupplung quasi blind montieren lässt: Nach der Montage der Wellen kann die Kupplung bequem positioniert werden – auch in geschlossenen oder schwer zugänglichen Bauräumen wie z. B. Kupplungsglocken. Die GK2LV gleicht Radialversatz von bis zu 2,5 mm und Winkelversatz von bis zu 4 Grad aus. Sie ist in der Länge um bis zu 60 mm verstellbar. KBK bietet die GK2LV in vier Baugrößen für Drehmomente von 10 Nm bis 500 Nm an.

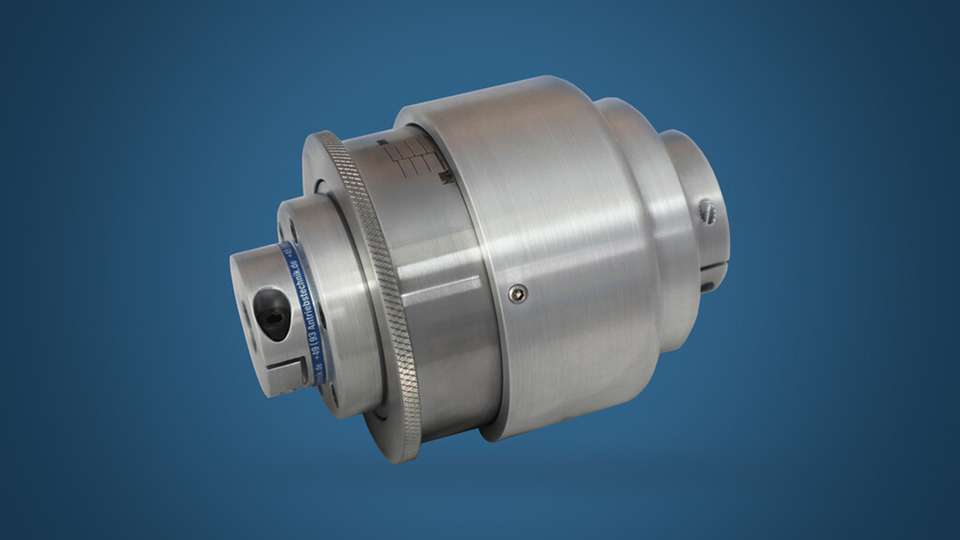

HSM-TKK überträgt Drehmoment in beide Richtungen

Sein Produktprogramm im Bereich Magnetkupplungen baut KBK ebenfalls deutlich aus. Die neueste Entwicklung ist die HSM-TKK mit beidseitiger Klemmnabe. „Im Gegensatz zu unseren Magnetkupplungen mit Gewinde kann die HSM-TKK das Drehmoment in beide Richtungen übertragen“, erklärt Sven Karpstein. Die Kupplung eignet sich unter anderem für den Einsatz in Prüfständen, Aufzügen und Verpackungsmaschinen. Sie ist mit Bohrungsdurchmessern von 6 mm bis 35 mm erhältlich und bietet Drehmomente zwischen 0,2 Nm und 4,0 Nm. Die aufgelaserte Skala ermöglicht die stufenlose Einstellung des gewünschten Überlastmoments. Im Überlastfall wird die Kraftübertragung von Innen- und Außenteil sanft gleitend getrennt. KBK liefert die HSM-TKK in drei Größen – jeweils wahlweise in Aluminium oder Edelstahl-Ausführung.

Neben den neuen Magnet- und Gelenkkupplungen zeigt KBK auf der SPS auch eine neue Serie von Kreuzschieberkupplungen, eine neue Schlitzkupplung, eine besonders kompakte Elastomerkupplung mit Spreiznabe und eine Metallbalgkupplung für hohe Drehmomente mit Außenspannring.
