SCHURTER AG ELECTRONIC COMPONENTS

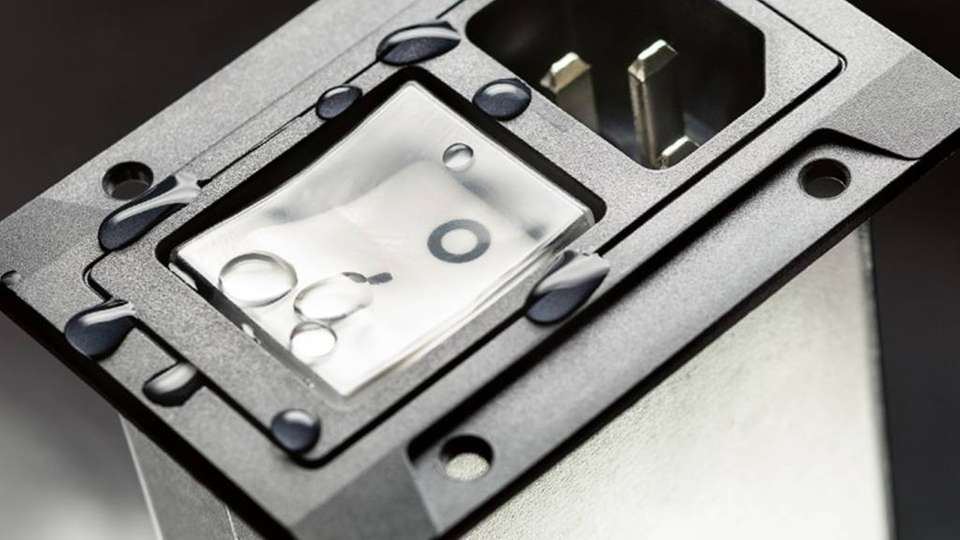

Gerätestecker der Filterserie DG12.

Bild: Schurter

DG12 (Promotion) Kompakter Gerätestecker mit Schutzschalter und Filter

03.05.2019

Schurter lanciert mit dem DG12 das vielseitigste Kombielement mit IEC-Gerätestecker mit integriertem Geräteschutzschalter sowie einem Netzfilter und optionalem IP-Schutz. Dank sehr kompakter Abmessungen und unterschiedlichster Montageflansche ist er für eine Vielzahl von Applikationen geeignet.

Die neue Gerätestecker-Filterserie DG12 von Schurter kombiniert einen IEC-Gerätestecker mit einem Geräteschutzschalter TA35 und einem Netzfilter und optionalem IP-Schutz. Den DG12 gibt es für nahezu jede Montagevariante mit Schnapp- oder Schraubbefestigung. Zudem ist der Montageflansch für Schraubbefestigung in vertikaler oder horizontaler Anordnung erhältlich.

Thermischer Geräteschutzschalter

Im DG12 ist ein zweipoliger Geräteschutzschalter des Typs TA35 integriert. Er bietet die Funktion eines Geräteschalters sowie einen thermischen Überstromschutz. Letzterer kann mit einem Bimetall-Schaltpaket an einem oder zwei Polen ausgeführt werden und ist in fein abgestuften Nennströmen von 0,05 bis 15 A erhältlich. Die Schaltwippe gibt es beleuchtet oder unbeleuchtet sowie in einer Vielzahl von Farben und Beschriftungen.

IP-Schutz

Zusätzlich zum IP40-Schutz in der Standardausführung ist der DG12 in einer Variante mit IP67 gegenüber dem Gerät erhältlich. Ein Einsatz des DG12 in rauer Staub- oder Spritzwasserumgebung wird durch eine Haube für den Schutzschalter sowie Dichtraupen und vier Dichtungsschrauben zur Befestigung des Sockels gewährleistet.

Breiter Einsatzbereich

Die DG12-Baureihe ist für Stromstärken bis 10 A/250 VAC gemäß IEC-Norm und 15 A/125/250 VAC UL/CSA-Norm zertifiziert. Die Filterserie ist als Standard- oder Medical-Ausführung und für Schutzklasse-I- und -II-Anwendungen erhältlich.

Für den Einsatz in Geräten, die eine besonders hohe Störfestigkeit erfordern, sind Filterversionen mit erhöhter Induktivität erhältlich. Dazu gehören beispielsweise IT- oder Telecom-Systeme gemäß IEC 90650 und Medizingeräte gemäß IEC 60601-1. Die Serie ist kompatibel mit V-Lock-verriegelten Geräteanschlusskabeln.
