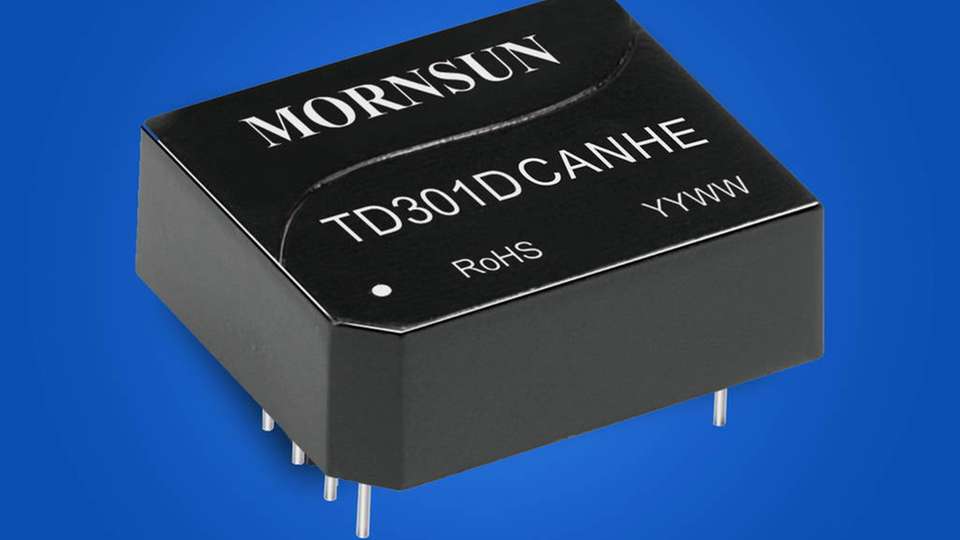

Der neue isolierte CAN-Transceiver TD301DCANHE ist wenig empfindlich gegenüber elektromagnetischen Einflüssen.

Bild: Mornsun

Kompaktes Sende- und Empfangsmodul Isolierte CAN-Transceiver mit hoher Störfestigkeit

31.10.2018

Mit den Varianten TD301DCANHE und TD501DCANHE stellt Mornsun neue CAN-Transceiver auf der Electronica 2018 vor. Die Module sind besonders störfest gegenüber elektromagnetischen Einflüssen und können unter anderem mit Stoßspannungen von bis zu ±4 kV belastet werden.

Sponsored Content

Eine besonders hohe Störfestigkeit gegenüber elektromagnetischen Einflüssen zeichnet die neuen, isolierten CAN-Transceiver TD301DCANHE und TD501DCANHE aus, die Mornsun auf der Elektronica 2018 in Halle A5, Stand 442 vorstellen wird.

Je nach Version mit 3,3 oder 5 V Betriebsspannung betreibbar, können die extrem kompakten Sende-/Empfangsmodule mit elektrostatischen Entladungen von bis zu ±8 kV (Kontakt) beziehungsweise ±15 kV (Luft) und Stoßspannungen von bis zu ±4 kV belastet werden. Die Isolation der zwischen Eingang und Ausgang liegenden Signal- und Versorgungspfade ist dabei jeweils auf 2.500 VDC ausgelegt.

Kompaktes, 8-poliges DIL-Gehäuse

Um solche herausragenden Werte erzielen zu können, hat Mornsun den CAN-Transceiver mit isoliertem Signalpfad zusammen mit einem ebenfalls isolierten DC/DC-Konverter in einem nur 20 x 17 x 7 mm großen 8-poligen DIL-Gehäuse integriert. Diese Kombination ermöglicht den einfachen und störsicheren Anschluss des CAN-Controllers mit massebezogenem CMOS/TTL-Ausgangssignal an einen CAN-Bus mit differenzieller Signalübertragung, wobei Baudraten von 20 kbit/s bis 1 Mbit/s unterstützt werden. Die Spezifikation des busseitigen Ausgangs erlaubt die Anbindung von insgesamt bis zu 110 CAN-Transceivern.

Ausführliche Informationen zu den IEC/UL/EN 62368 kompatiblen CAN-Transceiver-Modulen TD301DCANHE und TD501DCANHE können unter info@mornsunpower.de angefordert werden.

Mornsun auf der Electronica 2018: Halle A5, Stand 442
