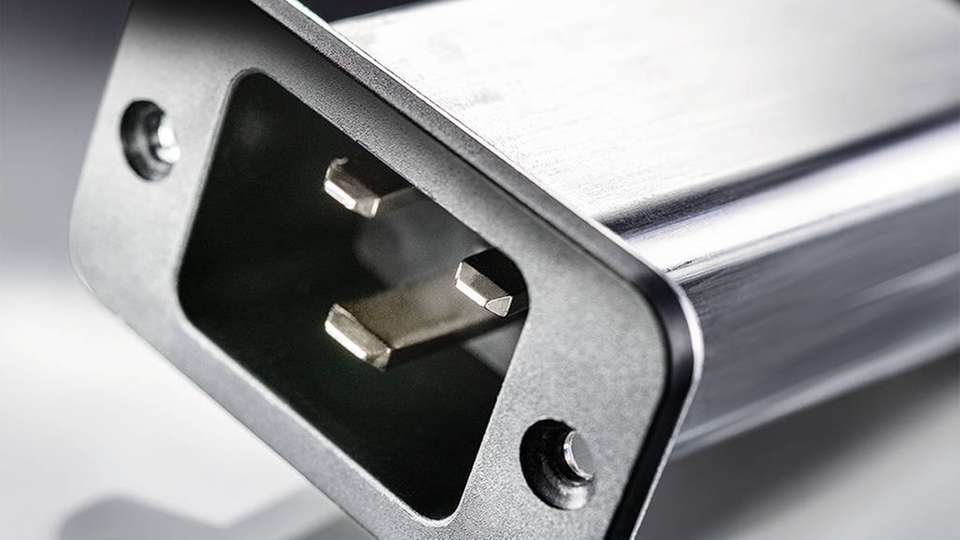

Aufgerüstet: Die Gerätestecker-Filter C20F beinhaltet nun Varianten mit einer Erdleiterdrossel.

Bild: Schurter

Gerätestecker-Filter Filter jetzt auch mit Erdleiterdrossel verfügbar

21.02.2020

Neue Varianten für die Gerätestecker-Filterfamilie C20F: Eine davon umfasst eine zusätzliche Erdleiterdrossel, die hochfrequente Störungen unterdrückt. Zusätzlich integriert wurden größere X-Kondensatoren, die symmetrischen Störungen entgegenwirken.

Sponsored Content

Die Filterserie C20F kombiniert einen IEC-C20-Gerätestecker mit einem hochwertigen Netzfilter. Der breite Metallflansch kontaktiert dabei die Gehäuseoberfläche großflächig und ermöglicht so eine optimale Filter- und Schirmwirkung.

Neu sind nun Varianten mit einer Erdleiterdrossel. Die Netzfilter haben hier zusätzlich zur stromkompensierten Drossel auf dem Pol- und Neutralleiter eine zweite Drossel auf dem Erdleiter. Sie liegt zwischen dem Gerätestecker und dem Filterausgang.

Diese Platzierung stellt sicher, dass mögliche hochfrequente Störströme auf dem Erdleiter den Filter nicht via Gehäuse umgehen können. Insbesondere Medizinfilter (keine Y-Kondensatoren) sollen dadurch von einer verbesserten asymmetrischen Dämpfung im höheren Frequenzbereich profitieren.

Anwendungen der Filter

Die C20F-Serie ist als Standard- oder Medizinausführung erhältlich und findet Einsatz in Geräten, die eine besonders hohe Störfestigkeit erfordern. Dazu gehören etwa IT- oder Telekom-Systeme gemäß IEC 92368-1 und Medizingeräte gemäß IEC 60601-1. Die Serie ist kompatibel mit V-Lock-verriegelten Geräteanschlusskabeln.

Zertifiziert sind die Filter für Stromstärken bis 16 A / 250 VAC gemäß IEC-Norm sowie 20 A entsprechend UL/CSA-Norm bei 125/250 VAC. Sie verfügen über ENEC-, CQC- und cURus-Zulassungen.
