Bild: RCT Reichelt Chemietechnik

Rohrverbindungen Schnellverbinder ohne Werkzeug montieren

06.03.2015

Versuchsanlagen, Experimentierplätze und Gerätesysteme in Laboratorien und im Technikum erfordern für ihren Betrieb unter anderem die Zu- und Abführung von flüssigen oder gasförmigen Medien. So zum Beispiel Kühlflüssigkeiten, Wärmesolen oder Schutzgase. Sobald diese Medien druckbeaufschlagt sind und größere Durchflussmengen notwendig werden, gewährleisten Schläuche auch mit entsprechenden Schlauchverbindern und Schlauchsicherungen nicht mehr die ausreichende Systemsicherheit.

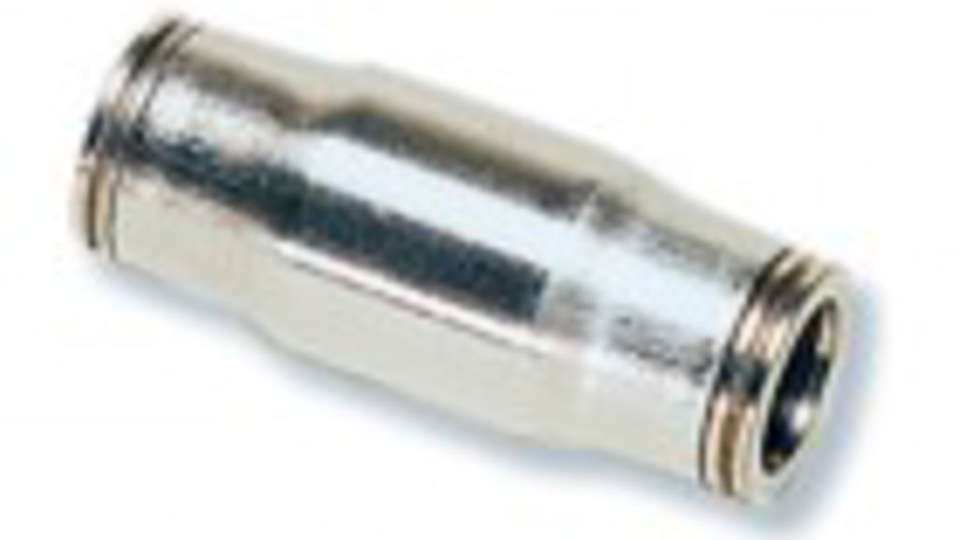

Vielmehr werden dann hierfür stabile Rohrverbindungen erforderlich, die üblicherweise mittels Rohrverschraubungen realisiert werden. Derartige Installationen sind jedoch starr und erweisen sich bei einer Demontage von verschraubten Leitungsinstallationen und ihrer Wiedereinrichtung als nachteilig. RCT Reichelt Chemietechnik bietet als Alternative zu herkömmlichen Rohr-zu-Rohr-Verschraubungen Schnellverbinder für metrisch dimensionierte Rohre bis 12,7 mm und zöllig dimensionierte Rohre bis 1/2"-Außendurchmesser an. Mit diesen können Rohrleitungen ohne Werkzeuge schnell miteinander verbunden und die Verbindungen ebenso schnell wieder gelöst werden. Das einteilige Schnellverbindungs- und Anschluss-System für Rohre basiert auf einem einfach zu handhabenden Steckhülsen-Mechanismus mit involvierter, unmittelbar wirkender Innen-Dichtung.

Die Schnellverbinder von RCT Reichelt Chemietechnik sind aus korrosionsfestem AlSi-Edelstahl gefertigt und mit chemisch hochstabilen Fluorkautschuk-Ringdichtungen (FPM) ausgerüstet. Sie sind für Drucke bis 20 bar und Betriebstemperaturen zwischen -20 °C und +120 °C ausgelegt. Die Verbinder stehen als lose Gerade-, Winkel- oder T-Verbinder sowie für Festmontagen an Gerätschaften und Schalttafeln mit verschiedenen Außengewinden zur Verfügung. Darüber hinaus sind Adapterstutzen mit R- oder NTP-Außengewinden erhältlich, mit deren Hilfe Apparaturen für den Anschluss von metrischen oder zölligen Rohrleitungen über Schnellverbinder nachgerüstet werden können.
