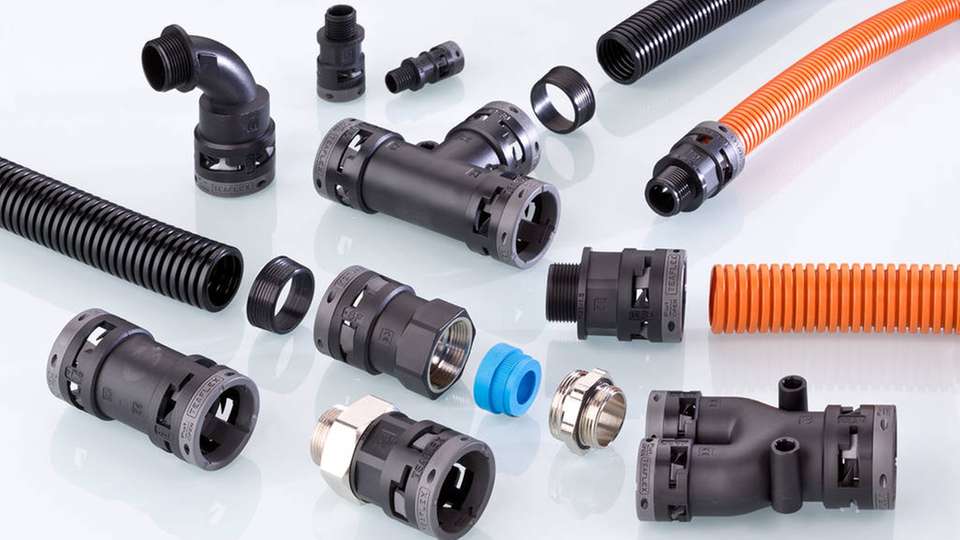

Das Kabelschutzsystem aus Polyamid ist für den Einsatz bei anspruchsvollen Industrie-Anwendungen ausgelegt.

Bild: Pflitsch

Wellrohrsystem Kabelschutz bei Industrieanwendungen

27.08.2019

Das neue Wellrohrsystem Pflitsch ProTect ist ein aufeinander abgestimmtes Kabelschutzsystem. Die flexiblen Wellrohre und Fittings aus Polyamid decken ein großes Anwendungsspektrum ab. Sie sind ausgelegt für die Anforderungen im Maschinen- und Anlagenbau, in der Automation und Robotik, der Automobilindustrie, der Marine sowie in der Bahntechnik.

Das Kernprogramm von Pflitsch ProTect besteht aus sechs Wellrohrtypen, jeweils verfügbar in den Profil-Varianten grob und fein. Die Komponenten sind für Einsatztemperaturen von -40 °C bis 105 °C zugelassen, das Wellrohr für Hochtemperatur-Anwendungen bis 150 °C.

Auch gegenüber mechanischen und chemischen Belastungen ist das Pflitsch ProTect-Wellrohrsystem Herstellerangaben zufolge widerstandsfähig. Zusätzlich verfügt es über eine Witterungs- und UV-Beständigkeit. Einige Ausführungen erfüllen die höchsten Brandschutznormen für Schienenfahrzeuge nach EN 45545-2.

Die Pflitsch ProTect-Fittings sind mit dem charakteristischen Sicherungsring kompatibel zu allen Pflitsch ProTect-Wellrohren mit feinem und grobem Profil. Das soll auch bei Vibrationen eine sichere und dauerhafte Verbindung sorgen. Bei der Montage wird das Wellrohr mit einem bewussten Verriegelungsvorgang im Fitting arretiert, was die Betriebssicherheit der Installation erhöht. Ebenso kann die Einheit einfach wieder entriegelt werde, beispielsweise für Modifikationen der Anlage.

In verschiedenen Varianten erhältlich

Das zertifizierte ProTect-System ist erhältlich in drei Varianten: Die Basisvariante erreicht die hohe IP-Schutzklasse 66. In der Ausführung mit zusätzlichem Dichtring am Wellrohr erfüllt das System die Anforderungen der Schutzarten IP 68 und IP 69. Die Ausführung Pflitsch UNI ProTect mit integrierten UNI Dicht-Bauteilen erreicht ebenfalls die IP-Schutzklassen IP 68 und IP 69.

Das Pflitsch-Prinzip der weichen Quetschung sorgt zudem für die Zugentlastung des Kabels mit einer langen Lebensdauer. Zusätzlich wird das im Wellrohr installierte Kabel abgedichtet. So soll auch bei mechanischer Beschädigung des Wellrohrs bei dieser Premium-Ausführung keine Feuchtigkeit entlang des Kabels in das Gehäuse gelangen.

Geeignet für anspruchsvolle Branchen

Hohe Trittfestigkeit und Langzeitstabilität sind Eigenschaften, die im Maschinen- und Anlagenbau aufgrund der starken Beanspruchung gefragt sind. Laut Hersteller erfüllt Pflitsch ProTect mit der mechanischen und chemischen Beständigkeit auch das Anforderungsprofil für Kunden aus diesem Bereich.

In der Automation und Robotik ist Dynamik wichtig. Alle Systemkomponenten sind hohen Belastungen ausgesetzt. In diesem Zusammenhang ist es wichtig, dass die verbauten Bauteile über Torsionsfestigkeit und über Flexibilität und Abriebfestigkeit verfügen.

Der Aspekt Sicherheit ist beispielsweise in der Bahnindustrie das primäre Auswahlkriterium. Äußere Einflüsse wie Hitze, Kälte und UV-Strahlung belasten die dort verbauten Produkte. Dies bedingt, dass der Schlagfestigkeit der Wellrohre und Fittings eine besondere Bedeutung zukommt. Aber auch das Brandverhalten der Materialien und die Erfüllung der Brandschutzstandards, zum Beispiel nach EN 45545-2, stehen hier im Fokus. Diese Kriterien erfüllt das Wellrohrsystem Pflitsch ProTect.
