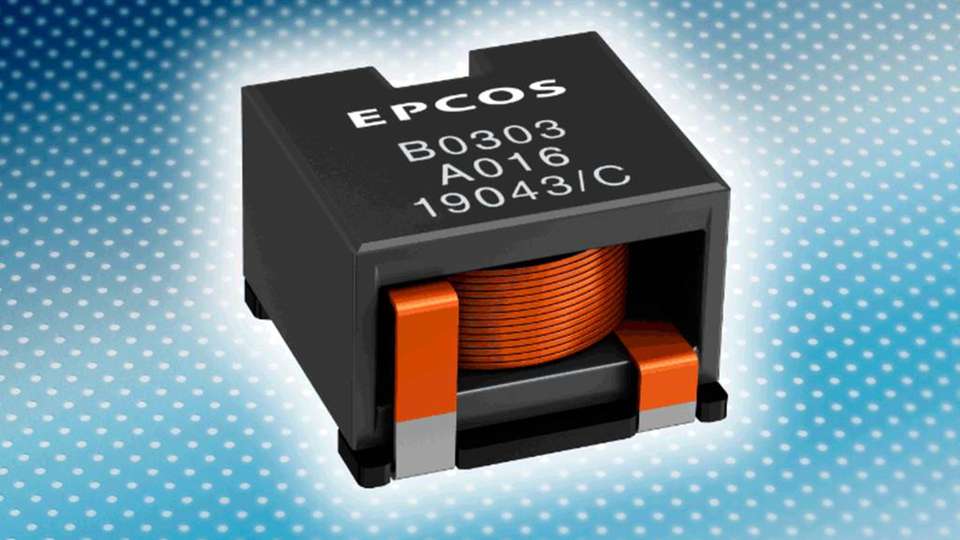

Rutronik hat neue SMT-Leistungsdrosseln von TDK ins Sortiment aufgenommen: die ERU16-Serie. Sie brauchen mit 17,3 mm x 16,5 mm zwölf Prozent weniger Fläche als ihr Vorgängermodell und haben je nach Typ eine niedrige Bauhöhe von 7,55 mm (1,0 μH) beziehungsweise 11,1 mm (30 μH).
Ihr flaches Design wird durch eine Flachdrahtwicklung ermöglicht, die zusätzlich für Verlustreduzierung sorgt. Ein drittes Lötpad stellt mechanische Stabilität auf der Leiterplatte sicher.
Anwendung in PV-Anlagen und E-Autos
Die Induktivitätswerte der Drosseln liegen zwischen 1 und 30 μH, ihre Gleichstromwiderstände zwischen 1 und 15,4 mΩ. Sättigungsströme bewegen sich im Bereich von 10,3 bis 40,4 A bei einer Betriebstemperatur von 25 °C.
Geeignet sind die Hochstromdrosseln für einen Arbeitstemperaturbereich von -40 bis 150 °C. Sie sind RoHS-kompatibel und AEC-Q200-qualifiziert. Einsätze sind bei POL- und DC/DC-Wandlern, Hochstromnetzteilen, Wechselrichtern für PV-Anlagen sowie Invertern in Hybrid- und E-Fahrzeugen möglich.
