Anforderungen nach Sicherheit und Effizienz Platzsparende FI/LS-Lösung für den nordamerikanischen Markt

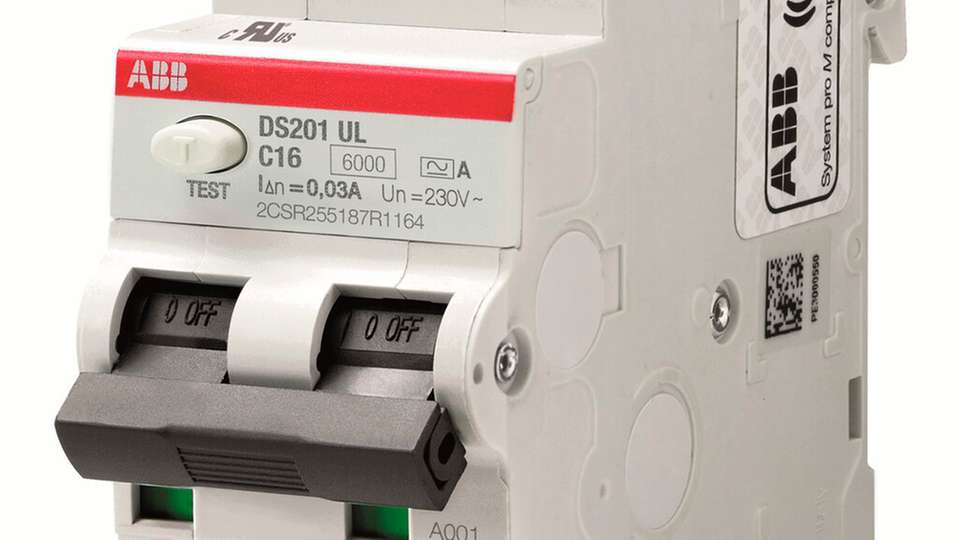

ABB hat den neuen platzsparenden FI/LS-Schalter (RCBO) DS201 UL auf den Markt gebracht. Davon profitieren insbesondere deutsche Unternehmen, die fertige Maschinen nach Nordamerika exportieren. Die Lösung kommt zu einer Zeit, in der die Anforderungen an Sicherheit und Effizienz bei Anwendungen in Haushalten, Gewerbe und Industrie in der USA und Kanadas stetig steigen.

Kompakte Bauweise mit nur zwei Teilungseinheiten

Der neue FI/LS-Schalter wurde daher speziell für den Einsatz in den 110 bis 277 V AC 50/60 Hertz-Netzen der USA und Kanadas entwickelt. Überzeugend ist die neue FI/LS-Lösung durch ihre kompakte Bauweise mit nur zwei Teilungseinheiten (TE). Gegenüber der bisherigen Lösung aus FI-Schutzschalter (2 TE) und LS-Schalter (1 TE) ergibt sich somit eine Platzersparnis von 33 Prozent.

Dank der beiden Klemmen für Phasenschienen oder Leiter bis 10 mm² bei der hinteren Klemme und Leiter bis 25 mm² bei der frontseitigen Klemmenkammer lässt sich das Schutzgerät zudem einfach und schnell installieren. Der DS201 UL bietet einen zuverlässigen Schutz gegen Überstrom (Überlast und Kurzschluss). Zur einfachen Fehleranalyse verfügt der Schalter über eine blaue Fehlerstromanzeige, die bei Auslösung durch einen Fehlerstrom gegen Erde angezeigt wird.

Die FI/LS Typ A, 30 mA Baureihe gibt es in den Bemessungsströmen In (B-/C-Charakteristik) = 6 – 20 A, 30 - 40 A und (K- Charakteristik: 10 - 20 A). Damit ist der Schalter ideal für den Einsatz in Haushalt, Gewerbe und Industrie geeignet.

Zertifiziert für den Einsatz in den USA und Kanada

Ein Alleinstellungsmerkmal des DS201 UL ist der unten anbaubare Hilfsschalter, der zusätzlich eine 0,5 TE Platz spart. Die klare Zuordnung von Phase und Neutralleiter pro Endstromkreis ist ein weiteres Produktmerkmal im Vergleich zum Wettbewerb, was nicht nur die Verdrahtungs- und Arbeitskosten reduziert, sondern auch die Installation und Fehlersuche vereinfacht und beschleunigt.

Darüber hinaus bietet das System pro M compact eine breite Palette an Zubehör wie den unten anbaubaren Hilfsschalter und rechtsanbaubare Hilfskontakte, Signalkontakte, Arbeitsstrom-/Unterspannungsauslöser und der neue 1 TE Motorantrieb, um den individuellen Anforderungen gerecht zu werden.

Die neue Baureihe ist für den Einsatz in den USA und Kanada nach UL 1053, UL 1077, CSA C22.2 No. 144 und CSA C22.2 No. 235 zertifiziert. Das Bemessungsausschaltvermögen beträgt 6 kA nach UL 1053, IEC61009-1 und 10 kA nach Industrienorm IEC 60947-2. Der neue platzsparende FI/LS-Schalter ist ab sofort über alle Vertriebskanäle erhältlich.
