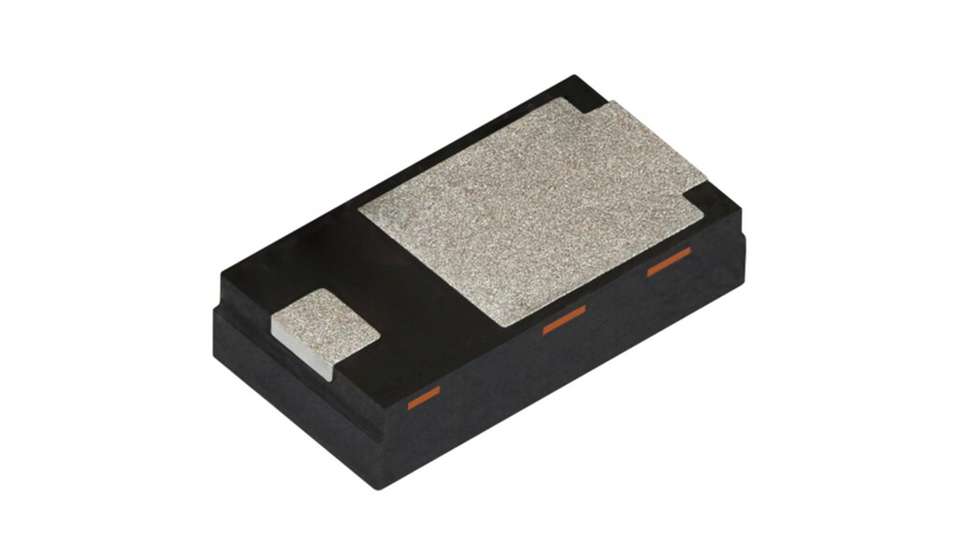

Die vier neuen Serien oberflächenmontierbarer, ultraschneller Gleichrichter kommen in den derzeit branchenweit ersten Power DFN3820A Low-Profile-Gehäusen mit Abmessungen von nur 3,8 mm x 2,0 mm bei einer typischen Höhe von gerade einmal 0,88 mm und ermöglichen damit eine hocheffektive Nutzung des Leiterplattenplatzes. Sie bieten durch das optimierte Kupfermassendesign und die Die-Placement-Technologie auch eine hervorragende thermische Leistung, was den Betrieb bei höheren Stromstärken ermöglicht. Benetzbare Flanken gestatten eine automatische optische Inspektion (AOI), die ohne Anwendung von Röntgenstrahlen auskommt.
Die Gleichrichter bieten gleichwertige oder höhere Nennströme als größere Bauteile in herkömmlichen SMB- und SMC-Gehäusen und punkten somit bei einer um 12 Prozent reduzierten Profilhöhe mit einer mehr als verdoppelten Strombelastbarkeit. Der niedrige Durchlass-Spannungsabfall (bis zu 0,71 V) reduziert Leistungsverluste und verbessert den Wirkungsgrad. Der Rückwärts-Leckstrom beträgt bis zu 1 μA.
Weitere Vorteile
AEC-Q101-qualifizierte Versionen erhältlich
Ideal für die automatische Bestückung
MSL-1, gemäß J-STD-020, LF-Spitzenwert von 260° C
RoHS-konform und halogenfrei
