News Für Messlängen bis 28 Meter

Sponsored Content
17.02.2014

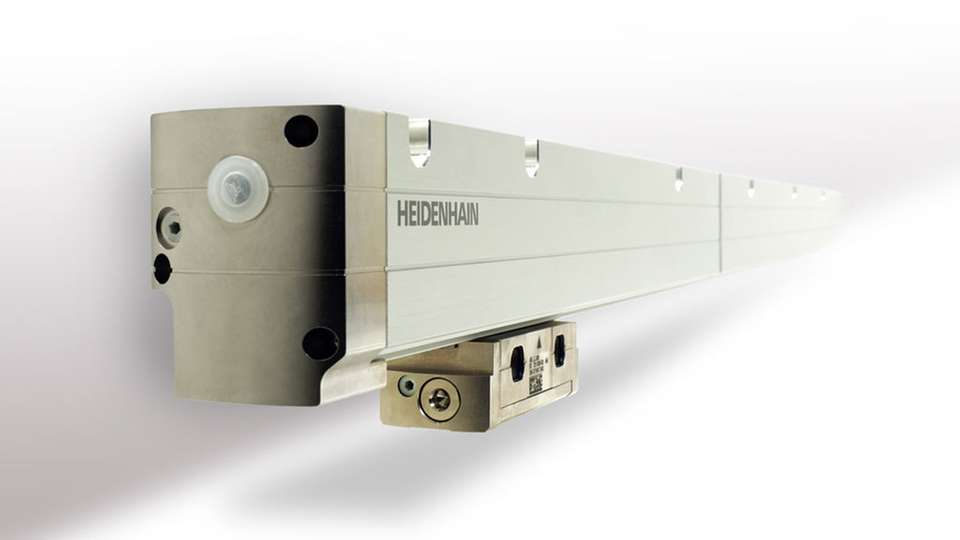

Das absolute, gekapselte Längenmessgerät LC 200 von Heidenhain für Anwendungen an Werkzeugmaschinen mit besonders langen Achsen wird durch weitere Schnittstellenvarianten ergänzt. Ab sofort sind neben der EnDat 2.2 auch Fanuc alpha i und Mitsubishi 03-04 erhältlich. Das LC 200 ist ein mehrteiliges Messgerät, bestehend aus einem Teilesatz mit allen längenabhängigen Einzelteilen wie Maßband, Laufbänder und Dichtlippen. Hinzu kommen die zur Kapselung des Systems notwendigen Gehäuseteile und ein oder mehrere Abtastköpfe. Die Auswahl der Schnittstelle erfolgt dabei über die Auswahl der Abtasteinheit. Die Einfeldabtastung führt bei dem Gerät zu hoher Genauigkeit und Zuverlässigkeit. Als Teilung kommt die absolute Metallur-Maßverkörperung auf einem Stahlband zum Einsatz. Sie enthält eine Inkrementalspur mit der Teilungsperiode 40 µm und die absolute PRC-Spur. Die Abtastung liefert über die gesamte Messlänge eindeutige, absolute Positionswerte in einer Auflösung bis zu 10 nm. Bei der Montage des LC 200 werden die Gehäuseteile am Maschinenbett montiert.
